Вертикальные центры с ЧПУ

Вертикальный обрабатывающий центр Skill E-D объединяет в себе несколько типов обработки в одной системе и способен выполнять операции обработки с высоким уровнем скорости и точности. Машина допускает любой вид обработки на профилированном или листовом стекле, а также сочетает в себе всю технологичность сверления и фрезерования с характеристиками вертикальной шлифовальной машины.

Назначение:

Станок предназначен для выполнения нескольких процессов обработки:

  • Шлифование:

Этот тип обработки осуществляется алмазным диском и может быть выполнен на прямых и криволинейных стеклах, даже если оно многослойное.

  • Полировка:

Можно выполнить на больших поверхностях дисками диаметром 150 мм или на малых вставках с дисками диаметром 30 или 50 мм.

  • Сверление:

Благодаря расположенным друг напротив друга головам, данная операция выполняется на высокой скорости без потери качества и точности.

  • Зенкование:

Может производиться двумя способами:С помощью отдельных алмазных инструментов и скорректировано в программе в соответствии с потребностями клиента;с помощью съемного зенкера, установленного на алмазных сверлах.

Особенности:

Обработка листа в вертикальном положении имеет многочисленные преимущества по отношению к обработке в горизонтальном положении:

  • Значительно сокращаются габариты станка в сравнении с горизонтальными машинами;

  • Лист стекла опирается на рольганг, что автоматически обеспечивает фиксированную нулевую точку без погрешности;

  • В станках вертикального типа допускается естественное положение, поскольку его поддерживают нижние ролики, а горизонтального типа поверхность должна быть идеально откалибрована во избежание раскола стекла;

  • Автоматическая двойная смена инструмента (на 10 положений каждый);

  • Дистанционная служба поддержки;

  • Система захвата и перемещения стекла, оснащенная ремнями с вакуумным приводом;

  • Автоматическая система смазки;

  • Два электрошпинделя мощностью 10 кВт со скоростью вращения до 10.000 об/мин и внутреннем охлаждением инструмента

ЧПУ 8 осей:

  • Рольганг на входе с возможностью определения 0 точки и припуск на обработку;

  • Система для обработки энергосберегающего стекла;

  • Автоматическое определение толщины стекла;

  • Система телесервиса.

Особенности конструкции станка:

Автоматическая система смазки состоит из центральной насосной системы и множества точек смазки, благодаря которой обслуживаются все элементы машины в нужной дозировке в нужное время. Регулярная смазка основных компонентов, таких как подшипники и все линейные направляющие, предотвращает их преждевременный износ.

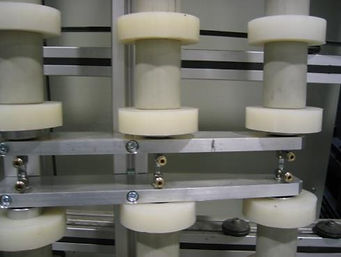

Система для обработки Low-e стекла состоит из системы центрального прижима, в которую входят несколько роликов, состоящих из специальных силиконовых колец и пневматической системы, что позволяет производить прижима на входе и выходе на центральном корпусе машины. Это новые опции позволяют машине обрабатывать все виды стекла, особенно самых тонких номиналов с низко-эмиссионным покрытием.

Никелированные держатели инструментов стандарта ISO 40 с 1/2 GAS с диаметром вала Ø22мм для фиксирования колес с максимальной толщиной 40мм.
